软磁合金1J79

1J79是一种镍铁软磁合金.

主要特性:

是高初磁导率软磁合金,是高镍的铁镍合金,具有高的初磁导率和最大磁导率及低的矫顽力.

主要用途:

广泛用于制作脉冲变压器、高灵敏继电器、磁放大器、磁调控器、电流互感器、程控电话用铁芯、电子表步进电机、高精度电表、阻流圈、磁屏蔽等.

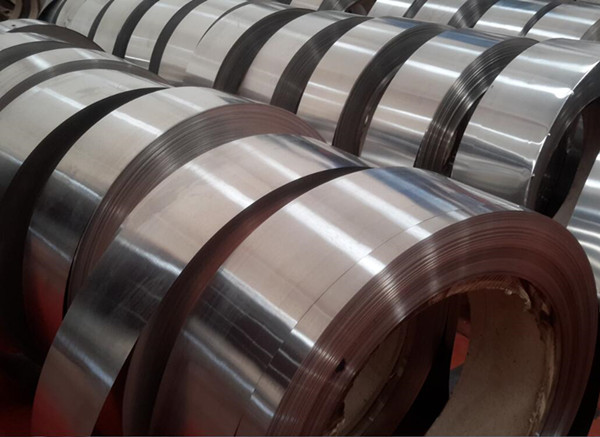

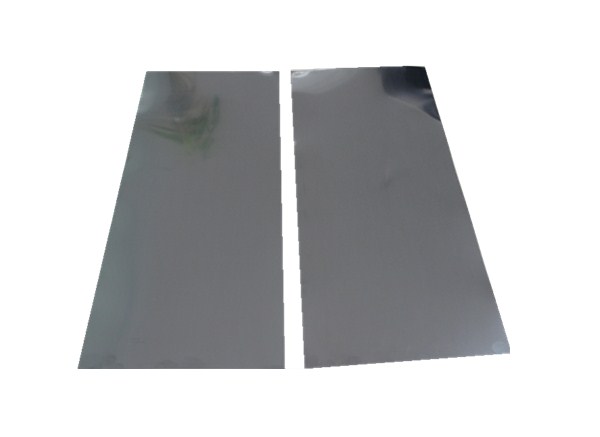

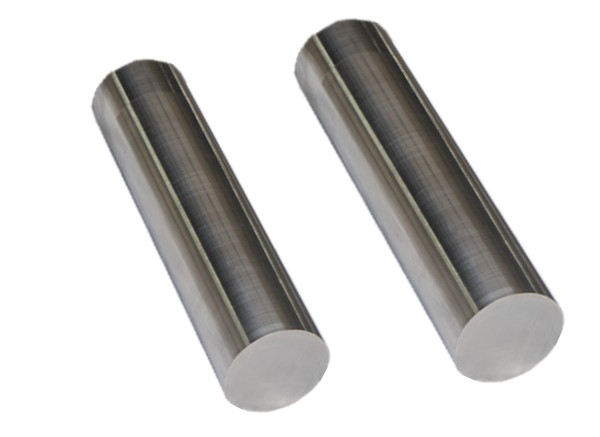

供货形式: 棒材、板材、带材
全国热线

029-33698670/33669103

产品简介 / Introduction

国外相同牌号对照表

俄罗斯 美国 英国 法国 日本
79HM Permalloy 80
HY-MU80
Mumetal Anny-sterM PC

化学成分

C P S Cu Mn Si Mo Ni Fe
不大于(≤)
0.03 0.020 0.020 0.20 0.60-1.10 0.30-0.50 3.8-4.1 78.5-80.0 余量

物理性能

密度(g/cm3) 电阻率 (μΩ•m) 居里点 (℃) 饱和磁致 伸缩系数(10-6) 布氏硬度HBS 抗拉强度/MPa 屈服强度/MPa 伸长率 (%)
硬态 软态 硬态 软态 硬态 软态 硬态 软态
8.60 0.55 450   2 210 120 1030 560 980 150 3 50

磁性能 高初磁导率软磁合金交流磁性能

成品种类 厚度/mm 当磁场强度峰值为0.1A/m时,在不同频率下的弹性磁导率μ1/(mH/m)
60Hz 400KHz 1KHz 10KHz
不小于
冷轧带 0.02 --- --- 17.5 12.5
0.05 --- --- 18.8 9.4
0.10 --- 22.5 15 ---
0.20 --- 12.5 7.5 ---
0.35 25 8.8 --- ---

高磁导率较高饱和磁感应强度直流磁性能

产品种类 级别 厚度或直径 /mm 在0.08A/m磁场强度中的磁导率μ0.08 最大磁导率 μm 矫顽力(在饱和磁感应强度 )Hc/(A/m) 饱和磁感应强度 Bs/T
mH/m
不小于 不大于
冷轧带材 I 0.005 12.5 44 6.4 0.75
0.01 17.5 87.5 4.8 0.75
0.02-0.04 20 112.5 4.0 0.75
0.05-0.09 22.5 137.5 2.8 0.75
0.10-0.19 25 162.5 2.0 0.75
0.20-0.34 28 225 1.6 0.75
0.35-1.00 31 250 1.2 0.75
1.10-2.50 28 225 1.6 0.75
2.51-3.00 26.3 187.5 2.0 0.75
II 0.005 15 75 4.8 0.75
0.01 20 110 3.2 0.75
0.02-0.04 25 125 2.4 0.75
0.05-0.09 25 150 1.6 0.75
0.10-0.19 28 190 1.2 0.75
0.20-0.34 31 250 1.2 0.75
0.35-1.00 38 280 1.0 0.75
1.10-2.50 31 230 1.2 0.75
III 0.01 25 150 2.4 0.73
0.02-0.04 31 190 1.6 0.73
0.05-0.09 38 250 1.2 0.73
0.10-0.19 38 250 1.2 0.73
0.20-0.34 38 280 1.0 0.73
0.35 44 310 1.0 0.73
热轧(锻)扁材   3-22 25 125 2.4 0.75
热轧(锻)棒材   8-100 25 125 2.4 0.75

平均线膨胀系数((10-6/°C))

20-100℃ 20-200℃ 20-300℃ 20-400℃ 20-500℃ 20-600℃ 20-700℃ 20-800℃ 20-900℃
10.3-10.8 10.9-11.2 11.4-12.9 11.9-12.5 12.3-13.2 12.7-13.4 13.1-13.6 13.4-13.6 13.2-13.7

供货形式

形式 规格/mm 交货状态
棒材 30.0-180.0 热锻
板材 3.5-30.0 热轧
30.0-40.0 热锻
带材 0.05-1.0 冷轧
